Проектирование электросети на кухне является одним из самых сложных этапов ремонта, поскольку это помещение характеризуется самой высокой концентрацией мощных бытовых приборов на квадратный метр. Ошибки в планировании приводят к необходимости использования удлинителей, что не только портит эстетику интерьера, но и создает риск перегрузки сети и возгорания. Четкая карта розеток на кухне с учетом габаритов мебели и технических требований производителей техники позволяет создать безопасное и функциональное пространство.
Трехъярусная система размещения электроточек

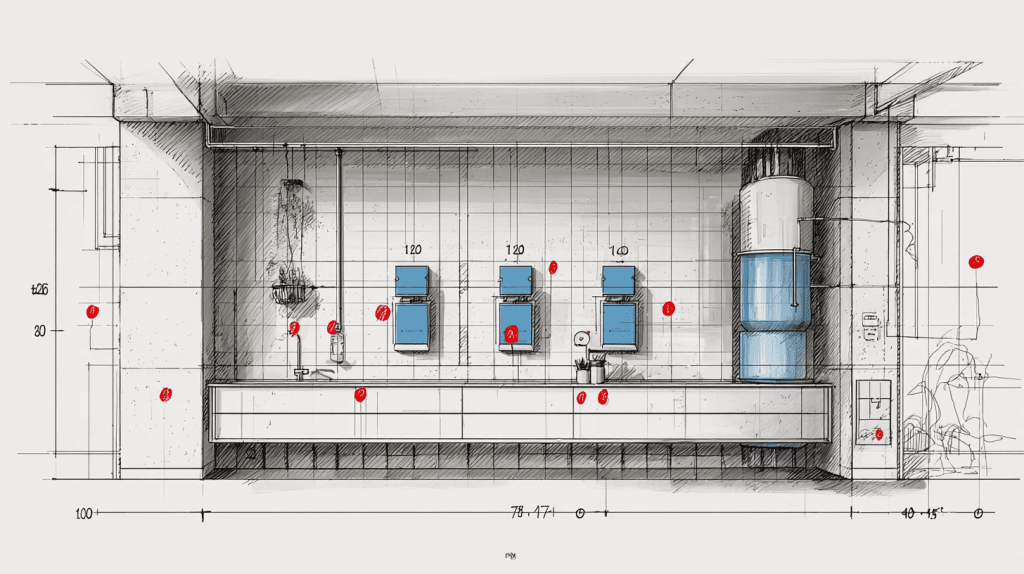

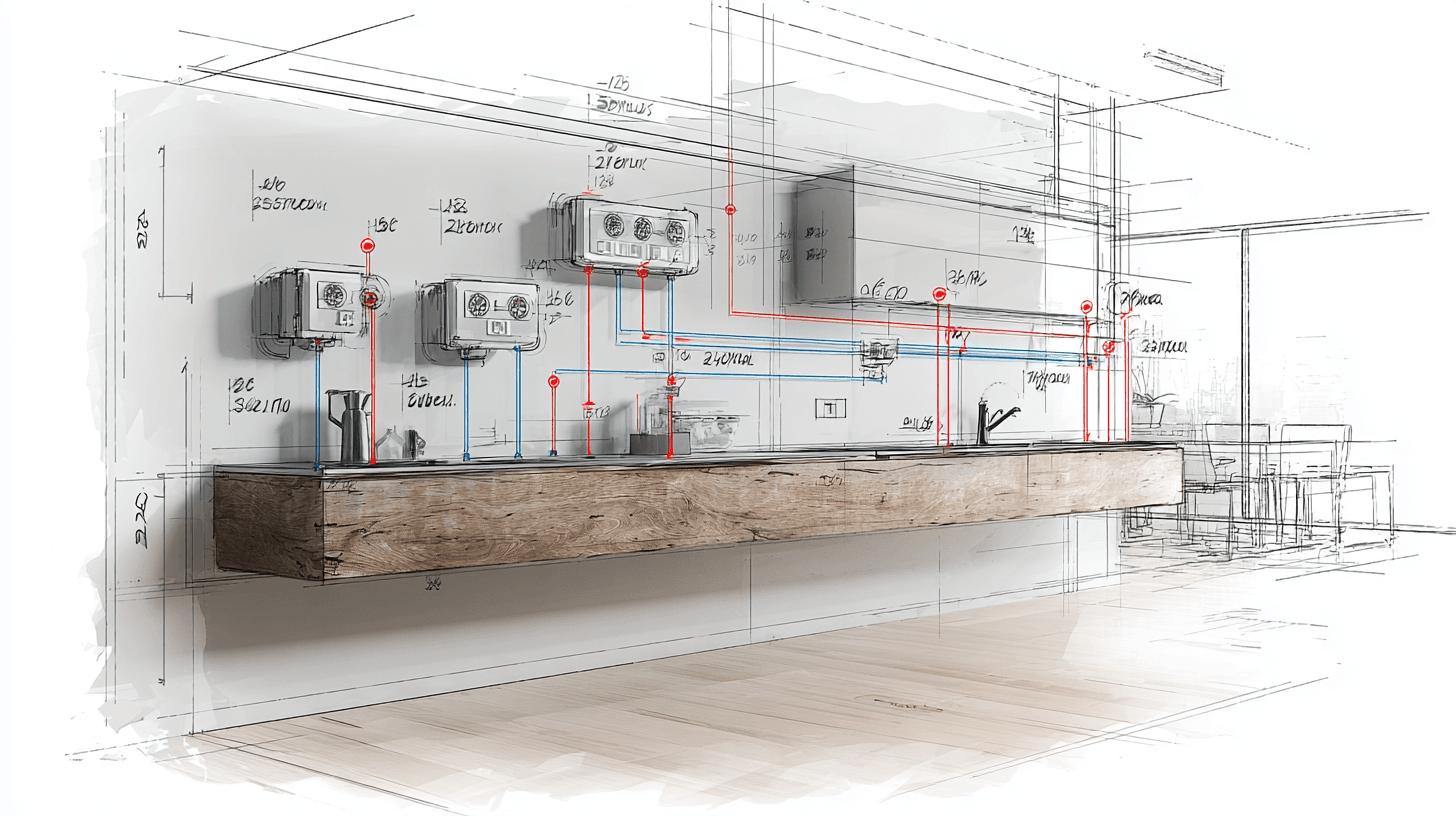

Современные стандарты эргономики и безопасности предусматривают разделение всех кухонных розеток на три уровня. Это позволяет рационально распределить нагрузку и обеспечить удобный доступ к точкам питания. Четкая схема электропроводки на кухне с размерами должна базироваться на этих уровнях, чтобы избежать пересечений с трубами водоснабжения или газа.
Нижний уровень предназначен для крупной бытовой техники, которая обычно является встраиваемой. Здесь важно соблюдать правило: точка подключения не должна находиться непосредственно за прибором. Средний уровень - это рабочая зона столешницы, где подключаются мелкие приборы. Верхний уровень обслуживает вытяжку и подсветку шкафов.
Основные параметры уровней:
Нижний уровень: высота розеток на кухне от пола стандарт составляет 10-15 см (от чистового покрытия до центра подрозетника).
Средний уровень: размещение в пределах 100-120 см от пола, что соответствует зоне над кухонным фартуком.
Верхний уровень: монтаж на высоте 200-250 см, в зависимости от конфигурации мебельного гарнитура.
Электроснабжение крупной встраиваемой техники
Наиболее критичным моментом является схема розеток на кухне для встраиваемой техники, поскольку каждый прибор имеет строгие требования к монтажу. Например, духовые шкафы и посудомоечные машины имеют глубину, почти равную глубине столешницы, поэтому наличие розетки непосредственно за ними сделает невозможным установку прибора вровень с фасадом.
При планировании стоит обратить внимание на такие аспекты:
Духовой шкаф и варочная панель: розетки смещаются в сторону в соседнюю тумбу или вниз под цоколь.
Посудомоечная машина: подключение выполняется исключительно в соседней секции (например, под мойкой).
Холодильник: допускается размещение за прибором, если есть достаточный технический зазор, но лучше сместить в сторону.
Отдельное внимание уделяют вопросу, где ставить розетки для посудомоечной машины и мойки, поскольку близость воды требует использования влагозащищенных фурнитур с классом защиты не ниже IP44. Размещение точек питания непосредственно под сифоном или в зоне возможного протекания строго запрещено техническими нормами.
Рабочая зона и розетки над столешницей
Наиболее эксплуатируемым сегментом является кухонный фартук. Здесь розетки используются для чайников, кофемашин, блендеров и другой техники. Важно, чтобы розетки над столешницей высота от плинтуса которых обычно составляет 10-15 см, были легкодоступными, но не мешали процессу приготовления пищи.
Технические рекомендации для рабочей зоны:
Не размещать точки питания непосредственно над мойкой или варочной поверхностью.
Использовать блоки на 3-4 розетки в местах наибольшего скопления техники.
Соблюдать расстояние минимум 50 см от газовых труб и кранов.
Если владелец желает сохранить целостность рисунка на фартуке (например, на стеклянных панелях или дорогом камне), актуальным решением становятся скрытые розетки в столешницу кухни монтаж которых требует предварительного выреза в основании. Такие модули могут быть выдвижными (вертикальными) или поворотными, что обеспечивает эстетичность интерьера в нерабочее время.
Особенности подключения теплового оборудования
Энергопотребление духовок и варочных поверхностей является самым высоким в квартире. Поэтому расположение розеток для духового шкафа и варочной поверхности должно предусматривать использование отдельных линий питания, идущих непосредственно от электрического щитка.
Нормативы для тепловых зон:
Для варочных поверхностей мощностью более 3.5 кВт вместо обычной розетки часто устанавливают силовые разъемы или прямое клеммное подключение.
Запрещено размещать розетки над варочной поверхностью из-за риска расплавления корпуса от горячего воздуха.

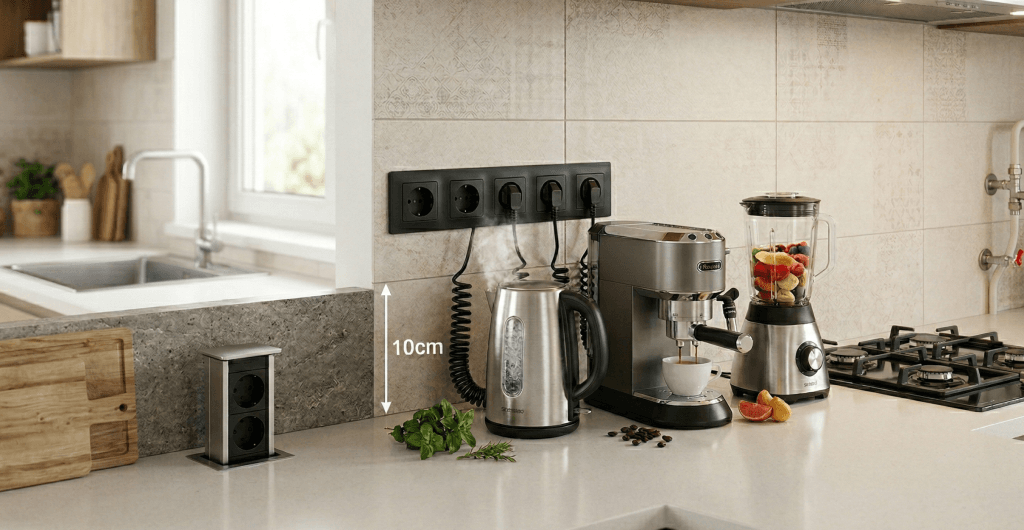

Соблюдаются строгие нормы размещения розеток возле газовой плиты: расстояние по горизонтали должно быть не менее 50 см от любого элемента газовой системы (трубы, счетчика, шланга).
Это обусловлено не только правилами пожарной безопасности, но и необходимостью свободного доступа к газовым вентилям в случае аварийной ситуации.
Вентиляция и верхнее освещение
Вытяжка обычно нуждается в отдельной точке питания, которая часто остается незаметной после завершения монтажа мебели. Ответ на вопрос, на какой высоте делать розетки под вытяжку, зависит от ее типа. Для встроенных моделей розетку часто прячут внутри шкафа, где проходит гофра. Для открытых декоративных вытяжек точку питания смещают выше декоративного кожуха или за него.
Советы относительно верхних точек:
Монтировать розетку на высоте 110 см от верхней поверхности настенных шкафов, если она предназначена для подсветки.
Для купольных вытяжек оптимальной высотой является 200-210 см от пола.
Важно избегать пересечений проводов с вентиляционными каналами.
Планировка для ограниченного пространства
Вопрос, как правильно спланировать розетки для маленькой кухни, стоит особенно остро, поскольку каждый сантиметр стены является функциональным. В таких случаях часто применяют комбинированные решения: угловые блоки розеток, которые монтируются в стык между столешницей и фартуком, или установка розеток в боковых стенках шкафов (с соблюдением норм пожарной безопасности).
Чек-лист для маленькой кухни:
Максимальное использование встроенных в мебель блоков.
Объединение розеток для вытяжки и подсветки в одну линию.
Использование вертикальных выдвижных систем в угловых зонах столешницы.
Перенос розеток для мелкой техники на боковые стены или откосы окон.
Техническая таблица высот и расстояний
Для удобства проектирования ниже приведена таблица, содержащая усредненные стандарты для большинства кухонных гарнитуров в Украине.
| Тип оборудования | Высота от пола (центр) | Рекомендуемое смещение | Особенности |
| Холодильник | 10-20 см или 210 см | В сторону от компрессора | Требует постоянного доступа |
| Посудомоечная машина | 10-15 см | В соседнюю секцию (под мойку) | Только влагозащищенные IP44 |
| Варочная панель | 10-15 см | Ниже уровня духовки или в сторону | Силовой кабель (4-6 мм²) |
| Духовой шкаф | 10-15 см или 60 см | Зависит от высоты колонны | Не непосредственно за прибором |
| Рабочая зона (фартук) | 105-115 см | Каждые 1.5 метра длины | Отступ от плиты/мойки 50 см |
| Вытяжка | 200-240 см | За декоративным коробом | Отдельный выключатель не нужен |
Рекомендации по безопасности и долговечности
Приступая к штроблению стен и прокладке кабеля, необходимо учитывать не только расположение точек, но и качество материалов. Кухня - это зона с повышенной влажностью и перепадами температур, что негативно влияет на контакты.
Меры профилактики и советы:
Использовать медный кабель с маркировкой ВВГнг-LS (не поддерживает горение).
Для розеток рабочей группы выделять отдельные автоматы в щитке на 16А.
Мощные приборы (духовка, варочная поверхность) должны иметь индивидуальные УЗО (устройство защитного отключения).
Не монтировать розетки над плинтусом непосредственно на пол - минимальный отступ в 10 см защитит от залития при аварии водопровода.
Регулярно проверять состояние скрытых розеток, поскольку в них может скапливаться пыль и мелкий мусор с рабочей поверхности.
Правильно разработанная карта розеток на кухне является фундаментом безопасного дома. Соблюдение стандартов высоты и учет специфики встроенной техники позволяет избежать ошибок, исправление которых после монтажа мебели и плитки стоит чрезвычайно дорого. Работа над электропроектом должна начинаться только после утверждения финального дизайна мебельного гарнитура, поскольку смещение шкафа даже на 5 сантиметров может заблокировать доступ к важной точке питания.
