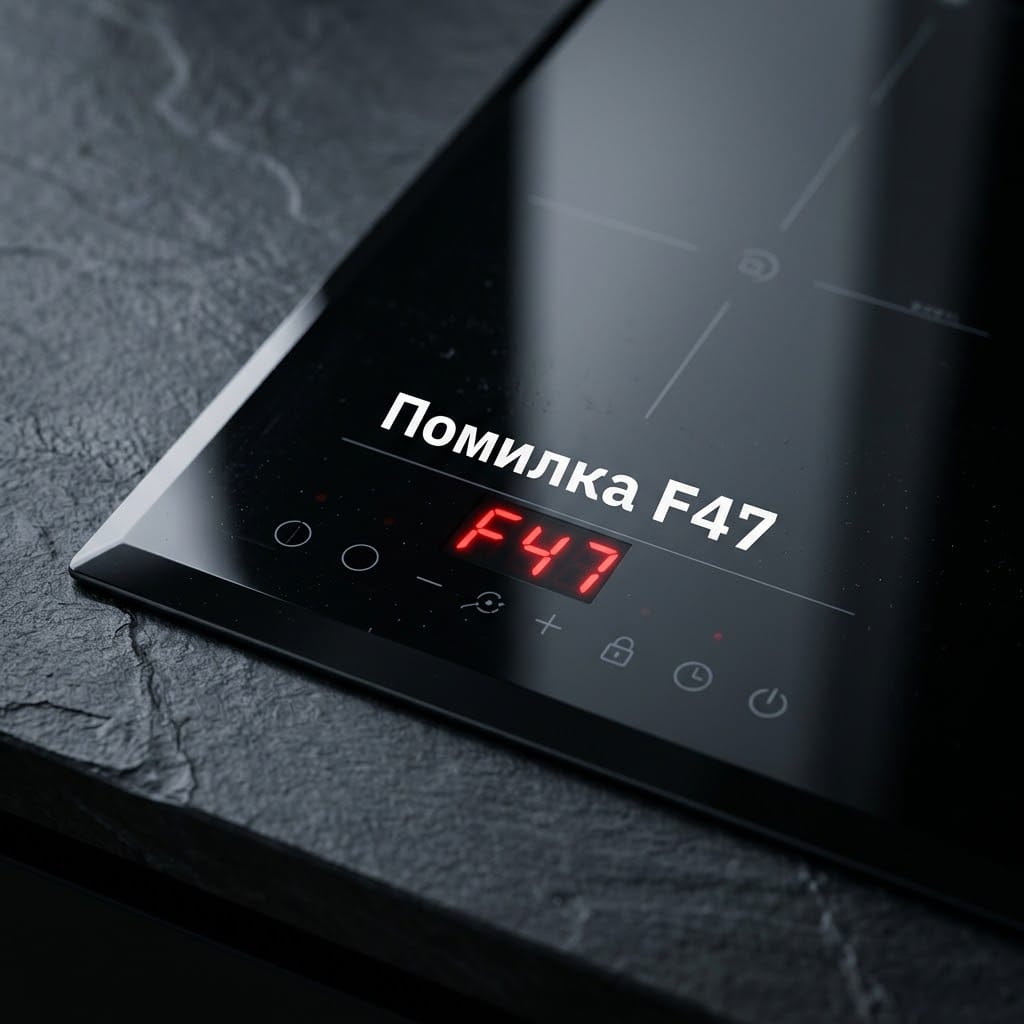

Поява системних сповіщень на дисплеї кухонної техніки завжди викликає занепокоєння. Якщо ваша індукційна плита Whirlpool показує помилку F47, це свідчить про серйозне відхилення в параметрах електроживлення. На відміну від ситуацій, коли виникає помилка F05 індукційної плити Whirlpool, яка зазвичай вказує на проблеми з температурним датчиком або вентилятором охолодження, код F47 сигналізує про проблеми безпосередньо у силовій мережі: відсутність однієї з живильних фаз або падіння напруги нижче допустимого робочого порогу.
Код F47 означає, що плата управління плити не отримує достатньої напруги для роботи силових модулів (менше 180–190 В) або втратила зв’язок з однією з живильних ліній (L1 або L2). Перш ніж викликати фахівця, знеструмте прилад через автомат у щитку на 15–20 хвилин та перевірте, чи не вибило захисні вимикачі. Якщо скидання не допомогло, вимагається покрокова діагностика електричної мережі та силового блоку варильної панелі.
Що означає помилка F47 на плиті Whirlpool
Щоб детально розібратися, що означає помилка F47 на варильній панелі Вірпул, варто зануритися в логіку побудови сучасної індукційної та електричної техніки. Більшість поверхонь цієї марки розраховані на споживання високої потужності (до 7,2–7,4 кВт). Для рівномірного розподілу навантаження конфорки всередині приладу розбиті на дві окремі групи, кожна з яких живиться від власної силової лінії (фази L1 та L2).
Коли з’являється помилка F47 на варильній панелі Вірпул, контролер фіксує один із двох критичних станів:
- Повна відсутність потенціалу на одній із силових клем (L1 або L2).
- Суттєве просідання напруги під навантаженням або у режимі очікування.
Зрозуміти причинно-наслідковий зв’язок дуже важливо. Якщо спостерігається низька напруга, варильна поверхня Whirlpool сигналізує F47 через спрацювання внутрішнього алгоритму захисту. Прилад автоматично блокує роботу силових ключів (IGBT-транзисторів), оскільки робота під заниженою напругою змушує електронні компоненти споживати вищий струм, що призводить до їхнього миттєвого перегріву та виходу з ладу.
Помилка F47 після першого підключення або ремонту
Якщо обладнання було щойно встановлене або перепідключене після ремонту на кухні, основні помилка F47 варильна панель причини криються у монтажних гладких помилках або порушенні інструкцій від виробника.
Роль мідної перемички (Jumper Connection)
Більшість квартир в Україні мають стандартне однофазне живлення (220 В). У цьому випадку клеми L1 та L2 на клемній колодці плити повинні бути жорстко з’єднані спеціальною мідною перемичкою з комплекту. Якщо майстер або власник забув її встановити чи погано затягнув притискний гвинт, плата сприймає це так, ніби на другій лінії відсутня напруга. Саме тому підключення варильної панелі Whirlpool і помилка F47 виявляються взаємопов’язаними відразу під час першого пробного запуску.
Проблема з нульовим провідником (N)
Якщо в клемнику або силовій розетці відпав, окислився або був неправильно затиснутий нульовий провід (N1/N2), процесор плати управління втрачає опорну точку вимірювання. Не маючи змоги порівняти потенціал між фазою та нулем, прилад реєструє помилку живлення і виводить F47.
Покрокова діагностика живлення: інструкція для перевірки
Нижче наведено практичний алгоритм дій, який пояснить, як виправити помилку F47 на плиті Whirlpool безпечно та послідовно.
Крок 1: Програмне скидання
Перше запитання користувачів при помилці F47 у Вірпул — як скинути цей стан самостійно. Іноді у зовнішній мережі відбувається короткочасний стрибок напруги, який викликає програмний збій контролера. Повністю знеструмте прилад через вхідний автомат у щитку, зачекайте 15–20 хвилин для повного розряду розрядних конденсаторів силового блоку, після чого увімкніть живлення знову.
Крок 2: Огляд електрощита
Перевірте автоматичні вимикачі та ПЗВ. Якщо для плити виділено двополюсний або триполюсний автомат, переконайтеся, що всі важелі знаходяться у верхньому положенні. Підгорання або окислення контактної групи всередині автомата нерідко призводить до того, що струм не проходить по одному з провідників.
Крок 3: Замір напруги під навантаженням (Запобігання “фантомній” напрузі)
Головна помилка багатьох господарів — використання звичайної викрутки-індикатора. Вона може світитися навіть за наявності так званої “фантомної” напруги, коли фізичний контакт майже зруйновано, але потенціал на провіднику є. Під навантаженням така лінія миттєво просідає до нуля.
Для об’єктивної діагностики використовуйте цифровий мультиметр:
- Зніміть захисну кришку клемної колодки на задній стінці плити.
- Заміряйте напругу між клемами L1 і N, а потім між L2 і N. Значення має бути в межах 210–230 В.
- Попросіть помічника увімкнути будь-яку конфорку та відстежте, чи не просідає показник нижче 190 В у момент запуску.
При двофазному або трифазному підключенні зафіксуйте показники між самими фазами (L1–L2). Показник має становити близько 380–400 В. Якщо напруга відсутня або спостерігається суттєвий перекіс, у більшості випадків при коді Whirlpool F47 відсутня фаза безпосередньо у підведеній до будинку мережі.
Внутрішні поломки: коли проблема в самій варильній панелі
Що робити, якщо заміри мультиметром підтверджують стабільні 220 В на вхідних клемах, але варильна поверхня все одно блокує роботу? У такому разі проблема криється у внутрішніх компонентах електроніки.
Основні апаратні причини:
- Деградація високовольтних резисторів. На силовій платі (Power Board) розташовано ланцюг моніторингу мережі, який складається з послідовно з’єднаних високоомних резисторів. Через постійні температурні коливання всередині корпусу плити їхній опір з часом змінюється (плаває). У результаті плата перестає бачити присутню фазу та блокує прилад.
- Несправність оптопар розв’язки. Оптоелектронні елементи передають сигнал про стан живильної мережі на центральний мікроконтролер. Якщо оптопара виходить з ладу, процесор не отримує підтвердження наявності напруги.
- Підгорання внутрішньої проводки або реле. Через високі струмові навантаження можуть підгорати доріжки на друкованій платі або контакти силових реле, які комутують живлення між блоками.
Саме ці глибокі технічні несправності пояснюють, чому не вмикається індукційна плита Вірпул F47, навіть коли електрика в приміщенні працює бездоганно.
Коли потрібен ремонт у сервісі, а коли виклик електрика
Щоб заощадити час та кошти, важливо чітко розмежувати зону відповідальності фахівців.
Вам потрібен кваліфікований электрик, якщо:
- Замір мультиметром показує напругу нижче 190 В у розетці чи на вхідному кабелі.
- На одній із ліній у розподільчому щитку повністю відсутнє живлення.
- Помітно оплавлення розетки, сильового кабелю або клемника у стіні.
- Спостерігаються загальні проблеми з мережею у будівлі (Київ, Львів, Дніпро, Одеса чи інші міста часто стикаються з аварійними перекосами фаз у комунальних мережах).
Вам потрібен сервісний центр з ремонту плити, якщо:
- Перевірка підтвердила наявність стабільних 220 В на кожній із клем приладу, але помилка F47 не зникає після скидання.
- Перемички та вхідні дроти затягнуті ідеально, але прилад виводить системне сповіщення.
- Всередині корпусу плити чути клацання, тріск або відчувається запах горілої ізоляції.
| Критерій / Ситуація | Кого викликати | Що саме сталося | Основні дії фахівця |
| Напруга в розетці нижча за 190 В або відсутній струм на одній із фаз | Електрик | Проблема у квартирному щитку, сильовій проводці будинку або перекіс фаз у мережі міста | Перевірка ліній у щитку, заміна автоматичних вимикачів, подача заявки до енергопостачальної компанії |
| Напруга 220 В є на вхідних клемах плити, але помилка F47 не зникає | Сервісний центр | Поломка модуля живлення (Power Board), деградація вимірювальних резисторів або оптопар на платі | Демонтаж плити, діагностика та компонентний ремонт електронного блоку або його заміна |
| Оплавилася розетка, вилка або підгорела силова лінія у стіні | Електрик | Поганий контакт у розетці, недостатній переріз кабелю (менше 4–6 мм²) або перегрів з’єднань | Заміна силової розетки, монтаж нової розподільчої коробки або прокладання окремої лінії від щитка |
| Вигоріла внутрішня клемна колодка плити або пошкоджено внутрішні дроти | Сервісний центр | Термічне руйнування контактів усередині корпусу варильної панелі через слабкий затиск гвинтів | Заміна внутрішнього клемника плити, відновлення силого шлейфу та силових роз’ємів |
| Вибиває автомат/ПЗВ у щитку одразу при ввімкненні конфорки | Сервісний центр | Коротке замикання силових транзисторів (IGBT-ключів) або пробій котушки на корпус | Тестування силового моста, заміна згорілих транзисторів та драйверів керування |
| Вибиває автомат у щитку, навіть коли плиту повністю вимкнено з розетки | Електрик | Коротке замикання у самій розетці, підведеному кабелі або несправність самого автомата | Пошук та усунення замикання у внутрішній проводці приміщення, заміна автомата |
Розуміння того, чому варильна поверхня Whirlpool пише F47, дозволяє уникнути непотрібного та коштовного ремонту плати управління, якщо причина полягає лише у послабленому гвинті клемника чи просіданні напруги в загальній мережі. Послідовна діагностика — від простого перезавантаження до вимірювання напруги під навантаженням — дозволяє швидко знайти правильне рішення для відновлення вашої плити.
