У сучасних реаліях питання енергетичної стабільності житлових приміщень набуло безпрецедентного значення. Масштабні перебої з постачанням електроенергії, які періодично виникають у великих населених пунктах, таких як Київ, Львів, Дніпро чи Харків, змушують шукати дієві альтернативи централізованим мережам. Створити автономне освітлення квартири своїми руками недорого — це раціональне інженерне рішення, яке дозволяє зберегти високий рівень побутового комфорту без значних фінансових вкладень.
Грамотно спроєктована бюджетна система освітлення на випадок блекауту здатна безперервно освітлювати ключові зони житла (кухню, коридор, санвузол) протягом багатьох годин. На відміну від дорогих зарядних станцій чи генераторів, які заборонено використовувати у закритих багатоквартирних будинках через ризик отруєння чадним газом, локальні низьковольтні джерела світла є абсолютно безпечними та безшумними. Головна перевага такого підходу полягає у масштабованості: зібравши базовий контур за мінімальну суму, його можна поступово модернізувати, додаючи нові елементи живлення або яскравіші діоди.

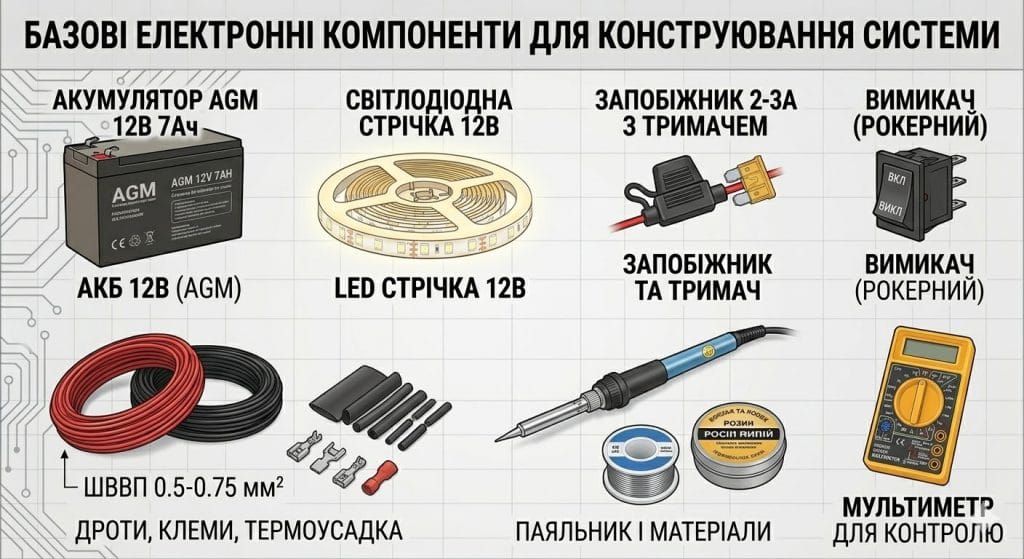

Базові електронні компоненти для конструювання системи
Будь-яке саморобне автономне освітлення для житлових приміщень складається з трьох ключових вузлів: джерела накопичення енергії, джерела випромінювання світла та комутаційної магістралі (проводів, вимикачів, конекторів). Від правильного вибору кожної деталі залежить кінцевий коефіцієнт корисної дії (ККД) усієї установки.
Світлодіодні технології та їх класифікація
Оптимальним вибором для резервного освітлення є технологія Light Emitting Diode (LED). На ринку представлена величезна кількість варіацій, але найчастіше використовується світлодіодна стрічка для освітлення квартири usb стандарту (з робочою напругою 5 Вольт) або класична стрічка на 12 Вольт. Відмінність полягає у фізичному розмірі кристалів та щільності їх розміщення.
Найбільш популярними є стандарти SMD 2835 та SMD 5050. Модель 2835 має невеликі розміри кристала, споживає близько 4.8 Вт на один метр (при щільності 60 діодів) і забезпечує м’яке, рівномірне розсіювання. Модель 5050 має більші кристали, споживає близько 14.4 Вт на метр і генерує значно потужніший світловий потік, проте вимагає потужнішого акумулятора. Для квартирних умов також важливо звертати увагу на колірну температуру. Рекомендується обирати нейтрально-біле світло (4000 Кельвінів), яке найменш агресивно впливає на зір у вечірній час.
Джерела енергії: типи батарей та їх властивості
Другим фундаментальним елементом є накопичувач енергії. Найпростішим шляхом є створення автономного освітлення від павербанка своїми руками, оскільки більшість користувачів вже мають вдома такі портативні зарядні пристрої. Павербанки працюють на базі літій-іонних або літій-полімерних комірок (Li-Ion / Li-Po) і мають вбудовані контролери захисту від перерозряду та короткого замикання. Вихідна напруга стандартного роз’єму USB становить 5В, що ідеально підходить для відповідних 5-вольтових стрічок.
Іншим, більш стаціонарним варіантом, є використання свинцево-кислотних акумуляторів (технології AGM або Gel), які часто застосовуються у джерелах безперебійного живлення (ДБЖ), системах сигналізації або мототехніці. Вони мають робочу напругу 12В і більшу фізичну вагу, але їхня ціна за один Ват-годин (Вт·год) ємності зазвичай значно нижча за літієві аналоги.
Інструментарій та супутні матеріали для монтажу
Для того, щоб реалізувати проєкт та зрозуміти, як зробити світло в квартирі за 500 гривень, необхідно підготувати базовий набір радіоаматора. Відсутність спеціального обладнання може призвести до ненадійних контактів, які з часом окисляться або спричинять локальний перегрів.
Електричний паяльник (потужністю 30-40 Вт) для з’єднання контактних майданчиків.
Каніфоль або рідкий флюс для зняття оксидної плівки з мідних жил.
Олов’яно-свинцевий припій (бажано з вмістом срібла для кращої провідності).
Клеми типу “Faston” (гнізда) для швидкого підключення до свинцевих акумуляторів.
Термоусаджувальні трубки різного діаметру для надійної ізоляції оголених ділянок ланцюга.
Мультиметр для контролю напруги та перевірки полярності перед остаточним запуском.
Інженерні розрахунки: визначення тривалості роботи
Питання про те, скільки годин світить лед стрічка від акумулятора, є одним з найчастіших при проєктуванні. Відповідь залежить виключно від законів фізики, зокрема від співвідношення ємності джерела до споживаної потужності навантаження.
Щоб точно вирахувати, як освітити кімнату без електрики 12 годин, застосовується базова математична формула. Спочатку визначається загальне споживання. Наприклад, використовується 2 метри стрічки SMD 2835 (12В), яка споживає 4.8 Вт на метр. Загальна потужність складає 9.6 Ват.
Далі розраховується запас енергії в акумуляторі. Стандартна батарея від ДБЖ має характеристики 12В та 7 Ампер-годин (А·год). Множення цих показників дає 84 Ват-години (Вт·год) теоретичного запасу енергії.
Ділення запасу енергії на потужність (84 / 9.6) дає результат у 8.75 годин безперервної роботи. Щоб досягти показника у 12 годин, необхідно або зменшити довжину стрічки до 1.4 метра, або використати акумулятор збільшеної ємності (наприклад, 9 або 12 А·год), або додати в електричний ланцюг димер — електронний регулятор, який дозволить зменшити яскравість світіння на 30-40%, тим самим пропорційно збільшивши час автономності.
Алгоритми складання та схеми підключення обладнання
Перехід від теорії до практики вимагає суворого дотримання інженерних норм. Базова аварійне освітлення квартири своїми руками схема повинна бути не лише функціональною, а й безпечною для всіх мешканців житла.

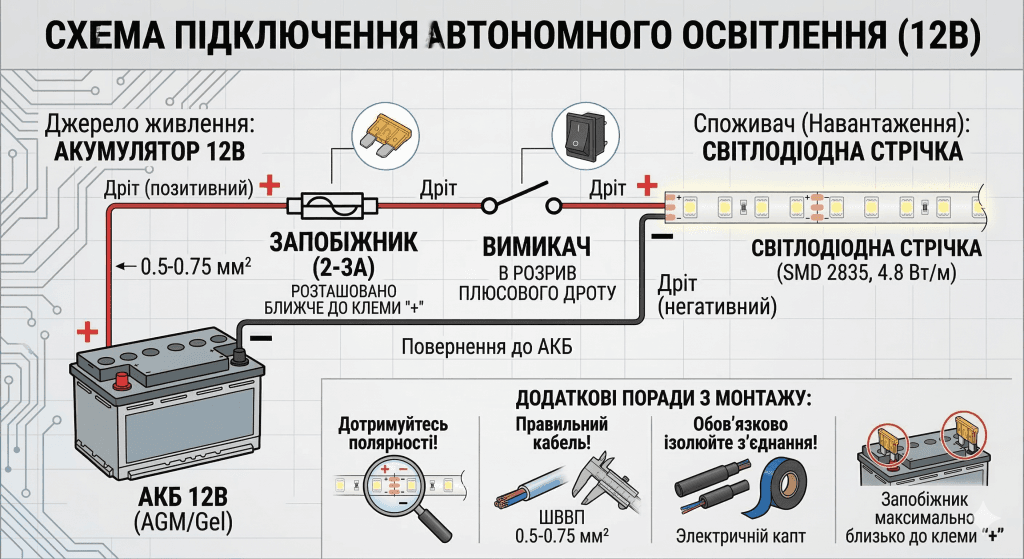

Монтаж 12-вольтової магістралі
Безпосереднє підключення світлодіодної стрічки до акумулятора 12в є класичним інженерним завданням. Процес створення такого контуру складається з чітко регламентованих кроків.
Відрізати необхідний фрагмент стрічки строго по лініях різу, які позначені виробником (зазвичай це мідні овали з кроком 3-5 см).
Зачистити кінці двожильного мідного кабелю (рекомендований переріз 0.5–0.75 мм² для мінімізації втрат напруги на відстані) і припаяти їх до контактних майданчиків стрічки, дотримуючись маркування “+” та “-“.
Встановити в розрив плюсового (червоного) дроту автомобільний або скляний запобіжник номіналом 2-3 Ампери для захисту від потенційного короткого замикання.
Змонтувати на зручній ділянці кабелю накладний вимикач розривного типу для комфортного керування світлом без необхідності постійно знімати клеми.
Обтиснути вільні кінці кабелю металевими клемами та надійно зафіксувати їх на контактах акумуляторної батареї.
Особливості живлення від мобільних акумуляторів
Якщо застосовується 5-вольтовий павербанк, а наявна стрічка розрахована на 12 Вольт, пряме з’єднання не дасть результату — діоди просто не засвітяться через нестачу напруги. У такому випадку до схеми інтегрується підвищуючий DC-DC перетворювач (наприклад, модуль MT3608). На вхід перетворювача (IN+ та IN-) подається 5 Вольт від відрізаного USB-кабелю, підключеного до павербанка. За допомогою мультиметра та підстроювального резистора на платі перетворювача вихідна напруга (OUT+ та OUT-) підвищується рівно до 12 Вольт. Тільки після цього до виходу модуля припаюється світлодіодне навантаження. Слід пам’ятати, що процес конвертації напруги супроводжується втратою енергії у вигляді тепла (ККД таких плат становить близько 80-85%), що дещо зменшує загальний час світіння.
Вихідна напруга стандартного роз’єму USB становить 5В, що ідеально підходить для відповідних 5-вольтових стрічок. До речі, потужності сучасних портативних батарей цілком достатньо не лише для генерації світла, але й для підтримки інтернет-зв’язку. Дізнайтеся детальніше, як підключити роутер до повербанка, щоб залишатися онлайн навіть під час тривалих блекаутів.
Фінансовий план: детальний розподіл коштів
Раціональний підхід до закупівель дозволяє вкластися у жорсткі фінансові рамки. Щоб уникнути зайвих переплат, комплектуючі доцільно шукати не у будівельних гіпермаркетах, де націнка може сягати 200%, а у спеціалізованих магазинах радіоелектроніки або на вторинному ринку (наприклад, платформи онлайн-оголошень).
Нижче наведено орієнтовний кошторис витрат на створення базової системи житлового освітлення.
| Назва деталі або компонента | Технічна специфікація | Орієнтовна вартість (грн) |
| Свинцево-кислотна батарея | AGM 12V 7Ah (вживана, перевірена) | 200 – 280 |
| Світлодіодна LED стрічка | SMD 2835, нейтральний білий, 2 метри | 70 – 90 |
| З’єднувальний кабель (ШВВП) | 2 жили по 0.5 мм², довжина 4 метри | 40 – 50 |
| Фурнітура та захист | Клеми, запобіжник з тримачем, термоусадка | 30 – 40 |
| Комутатор (вимикач) | Одноклавішний накладний міні-вимикач | 20 – 30 |
Підсумовуючи зазначені позиції, загальна сума коливається у межах 360–490 гривень. Це доводить, що за наявності бажання та елементарних технічних знань, забезпечення приміщення світлом є доступним для будь-якого бюджету.
Правила безпеки та профілактика несправностей
Робота з постійним струмом низької напруги (до 24 Вольт) є безпечною для організму людини: ризик отримати ураження струмом відсутній. Однак сила струму в таких ланцюгах може сягати кількох амперів, що за певних умов становить високу пожежну небезпеку. Щоб система функціонувала надійно та безвідмовно, слід дотримуватися суворих правил експлуатації.
Обов’язкова наявність запобіжника. Будь-яке випадкове замикання плюсів і мінусів без запобіжника призведе до миттєвого нагрівання кабелю, розплавлення ізоляції та ризику займання.
Контроль рівня розряду. Свинцево-кислотні акумулятори категорично заборонено розряджати “в нуль” (нижче 10.5 Вольт). Глибокий розряд запускає незворотний процес сульфатації свинцевих пластин, після чого акумулятор втрачає до 50% своєї ємності.
Відведення тепла. Якщо використовується потужна стрічка (наприклад, SMD 5050), її обов’язково необхідно наклеювати на алюмінієвий профіль або металеву смугу. Без тепловідводу кристали швидко деградують і втрачають яскравість.
Правила заряджання. Автомобільні акумулятори з рідким електролітом під час заряджання виділяють вибухонебезпечний водень. Їх використання в умовах закритої квартири є вкрай небажаним; перевагу слід віддавати герметичним технологіям AGM або гелевим батареям.
Оптимізація інженерних завдань за допомогою нейромереж
Сучасні технології машинного навчання здатні значно спростити етап проєктування. Замість самостійних підрахунків втрат напруги на довгих дротах або конвертації Ват у Ампери, доцільно доручити цю роботу мовним моделям штучного інтелекту. Грамотно складений запит дозволить отримати готову інструкцію під індивідуальні параметри кімнати.
Ретельне планування, використання надійних компонентів та дотримання елементарних законів фізики дозволяють трансформувати будь-яке приміщення у повністю незалежну від зовнішніх електромереж зону комфорту, гарантуючи стабільне освітлення навіть за найскладніших обставин.
